美国McDaniel全不锈钢压力表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
早在1972年,McDaniel公司在美洲生产了第一块充液压力表,也是世界上第一个生产全不锈钢压力表的公司,生产的压力表到60,000 PSI,McDaniel压力表具有如下特点: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
特色 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
全不锈钢结构 层压安全玻璃 爆裂安全片 表壳充液 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
精度 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.5%─1-1/2" 压力表(ASME B40.1 Grade A) 1%─2"和2-1/2" 压力表(ASME B40.1 Grade1A) 0.5%─4"和6"压力表(ASME B40.1 Grade 2A) 安全性和可靠性: McDaniel设计和制造的压力表将故障降到最少,最大限度的保护人员和财产安全,层压的安全玻璃,而不是树脂玻璃和单一的强度玻璃,可以防止在表壳内建立的危险压力。2"玻璃在60 PSI压力下破裂,2 1/2"在40 PSI压力下,4"在15 PSI压力下,6"在8 PSI压力下破裂,这些易碎的玻璃一律会破裂,而层压玻璃仍然完好无损,另外,层压安全玻璃不会出现裂纹和变色。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
所有的不锈钢McDaniel压力表设计指标达到 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
★ 300%满量程压力下,波登管没有破裂 ★ 130%满量程压力下,精度没有丧失 ★ 15,000次压力脉动循环从10%到90%的满量程在一分钟内60次。压力表放置5分钟后,在任何位置与最初的精度误差不超过1% |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
脉冲摆动的保护 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

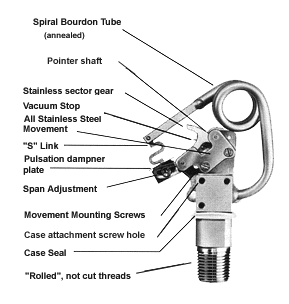

McDaniel充液压力表,可以吸收振摆和脉冲。甘油能够很好的抑制波登管的运动。整个测量部件装配在一个封装的保护液中,可以起到润滑、防腐蚀和防污染的作用,因此,移动部件最小限度的磨损,显著的延长了压力表的寿命。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
充液的选择 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
当你选择一个McDaniel充液压力表,你可以自已充液或者指定工厂充液,因此,你能最大化的存货和最小化的存货成本。 纯甘油充液可以有0℃的操作温度,和35%蒸馏水的混和将使操作温度到-40℃ 硅酮充液能使操作温度极限到-50℃ 最大操作温度极限不取决于充液而是压力表的密封材料,提升的温度可能使密封件失去弹性。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
维修特色 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
任何McDaniel 压力表可以现场维修,快捷而简便,仅仅需要一把螺丝刀,因此可以使你的停工时间最短。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表壳类型的选择 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
选择量程 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
刻度的选择 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
McDaniel 提供许多双刻度量程,包括PSI/Kpa,主从刻度显示。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

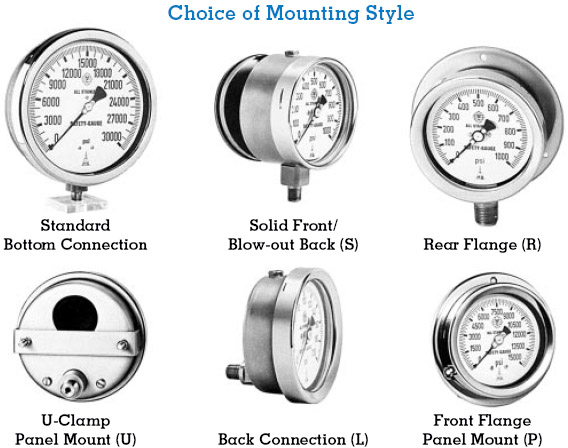

安装方式的选择 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
如何订货 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
How to Orde by Code Number 1.表壳类型的选择- Select case style. 2.量程的选择-Select pressure range (Describe if requesting inches of water column, mercury, etc.). 3.安装方式的选择(默认为底部标准安装)-Add mounting style if other than a standard bottom connection. 4.特殊要求描述-Add special configurations if needed----either by code or by written description. 5.充液的选择-Add choice of filling, if appropriate: (GF=Glycerin Filled , SF=Silicone Filled, or FF=Fluorolube Filled) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Example: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Order:A 4" sealed gauge with a scale of 0-6000 psi, panel mounted/lower-back 1/4"NPT connection, filled at the factory with glycerin (E6KP-GF). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
耐久特色 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

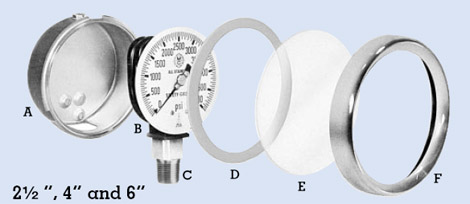

McDaniel压力表使用了的众所周知的结构材料 A. 304不锈钢重载表壳 B. 316不锈钢重载移动部件 C. 316不锈钢重载联接件、接头和波登管 D. 氯丁橡胶垫片 E. 层压安全玻璃 F. 抛光的304不锈钢圈 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

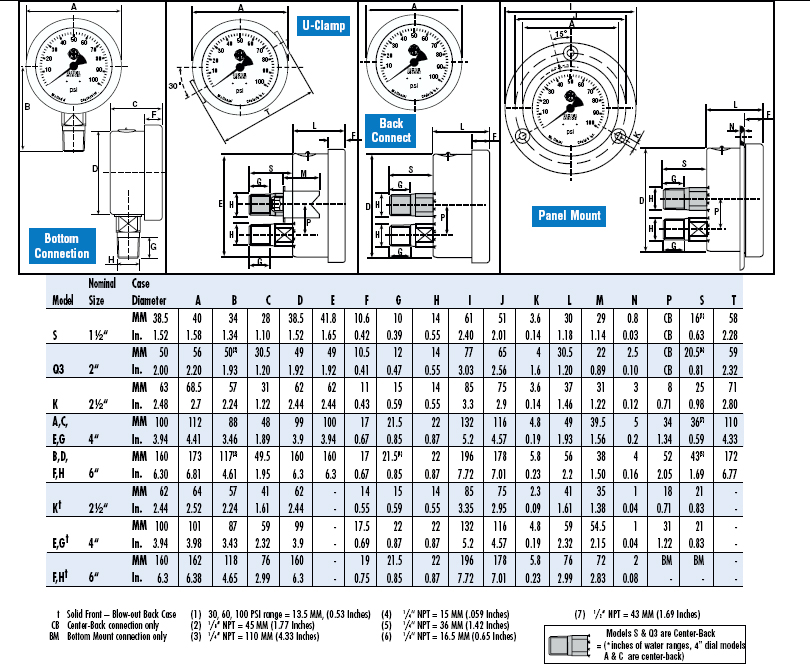

尺寸参数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
